Introduzione:
ZSR8-1 RCBO – Ultra-Slim 54mm 1P+N Protezione (6-63A, 6kA,10kA, Tipo A/AC)Sicurezza completa in 1 Modulo:
✔ Doppia Protezione – Combina le funzioni RCD (30/100/300mA) + MCB
✔ Rilevamento di tipo A – Rileva AC + DC pulsante (Pronto per EV/solare)
✔ 6Capacità di Interruzione kA – Affidabile protezione contro i guasti
✔ Classe di limitazione dell'energia 3 – Massimo livello di prevenzione incendi
Vantaggi principali:
54mm di larghezza (1-modulo) risparmia spazio nel quadro elettrico
Non sensibile a linea/carico – Opzioni di collegamento superiore/inferiore
Disconnessione completa L+N – Funziona anche se il cablaggio è invertito
Curve di sgancio B/C disponibili
IEC/EN 61009-1 certificato
Applicazioni critiche:• Punti di ricarica EV
• Impianti solari
• Parchi per roulotte & marine
• Ospedali & scuole
• Residenze alte
Perché gli installatori scelgono ZSR8-1:
✓ Previene interventi intempestivi in aree sensibili
✓ Semplifica gli aggiornamenti (sostituisce combinazioni RCCB+MCB)
✓ Installazione facile su guida DIN
✓ Intervallo di corrente 6A-63A (6,10,16,20,25,32,40,,50,63A)
Parole chiave:
54RCBO sottile in mm, Interruttore automatico di tipo A, 1Protezione P+N 6kA, Interruttore di sicurezza per caricabatterie EV, Classe di limitazione dell'energia 3
Descrizione del prodotto：
ZSR8-1 RCBO – Protezione ultra-sottile 3P+N (6-63A, 6kA,10kA, Tipo A/AC)
Sicurezza completa in larghezza 54mm:
✔ Doppia Protezione – RCD (30/100mA) + MCB in modulo singolo
✔ Rilevamento di tipo A – Rileva AC + DC pulsante (Pronto per EV/solare)
✔ 6Interruzione kA – Interruzione affidabile dei guasti

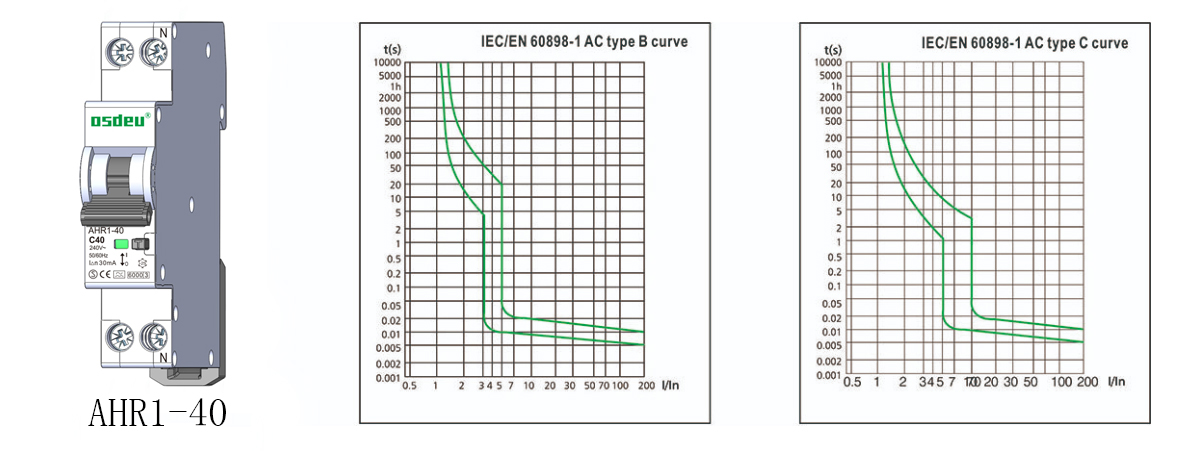

✔ Curve B/C – B(3-5x) abitazioni, C(5-10x) commerciale
Principali specifiche tecniche:
Correnti: 6A-63A (2,6,10,16,20,25,32,40,50,63A)
Tensione: 400V/415V AC
Resistenza agli impulsi: 6kV
Durata meccanica: 20,000 operazioni
Protezione IP20
Vantaggi di installazione:Vera disconnessione L+N – Isolamento totale
Cablaggio superiore/inferiore – Connessioni flessibili
Interruzione del neutro – Test più rapidi
35Guida DIN mm – Montaggio standard
Certificato: IEC/EN 61009-1
Ideale per:Quadri con spazio limitato
Caricabatterie EV (Tipo A)
Sistemi solari
Parchi per caravan
| Categoria | Parametro | Specifiche |
|---|---|---|
| Certificazione standard | Norme di conformità | IEC 61009-1, EN 61009-1 |
| Caratteristiche Elettriche | Corrente Nominale (In) | 6,10,16,20,25,32,40.50,63A |
| Tipo di Dispositivo | Elettronico | |
| Tipo di Rilevamento Perdite | Tipo A o AC | |
| Poli | 3P+N | |
| Tensione Nominale (Ue) | 400/415V | |
| Sensibilità (IΔn) | 30mA,100mA,300mA | |
| Tensione di isolamento (Ui) | 500V | |
| Frequenza | 50/60Hz | |
| Capacità di Interruzione | 6kA,10kA | |
| Tensione di Tenuta agli Impulsi (1.2/50μs) | 6kV,10kV | |
| Grado di Inquinamento | 2 | |
| Caratteristica di Interruzione | B, C Curva | |
| Caratteristiche Meccaniche | Durata Elettrica | 2,000 operazioni |
| Durata meccanica | 20,000 operazioni | |
| Indicatore di Contatto | Sì | |
| Grado di Protezione | IP20 | |
| Temperatura di Riferimento | 30°C | |
| Classificazioni Ambientali | Temperatura di Funzionamento | -5°C a +40°C |
| Temperatura di Stoccaggio | -25°C a +70°C | |
| Installazione | Tipo di Terminale | Cavo/Barra a spina |
| Dimensione del Cavo (Alto/Basso) | 16mm² / 18-5 AWG | |
| Dimensione della Barra Collettore (Alto/Basso) | 10mm² / 18-8 AWG | |
| Coppia di Serraggio | 2.5N·m / 22 In-lbs | |
| Montaggio | 35Guida DIN mm (EN 60715) | |
| Connessione | Dalla parte superiore o inferiore |
Dimensioni
